1. SysML::Part Node - 블록 내부 구조 표현

Part Node는 SysML Internal Block Diagram(IBD)에서 블록 내부 구성 요소를 나타내는 핵심 요소입니다. 이는 시스템을 설계하고 모델링할 때 블록의 내부 구조구성 요소 간의 상호작용을 시각적으로 표현하는 데 사용됩니다.

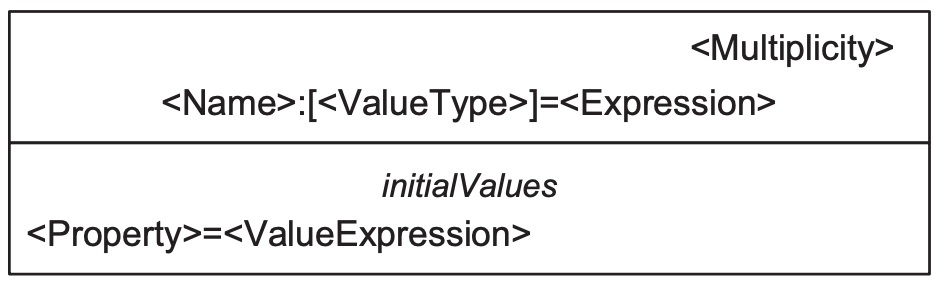

Part Node

1-1. 구성 요소의 인스턴스화:

  • Part Node는 Block Definition Diagram(BDD)에서 정의된 블록 속성을 구체적인 인스턴스로 나타냅니다.
  • 즉, Part Node는 특정 블록이 포함하는 구성 요소를 명확히 표현합니다.

1-2. 조합 관계의 구체화:

  • Part Node는 블록 간 조합 관계(Composite Association)를 Internal Block Diagram에서 구체적으로 시각화합니다.
  • 이를 통해 상위 블록이 하위 구성 요소를 포함하고 있음을 명확히 보여줍니다.

1-3. 구성 요소 간 관계의 정의:

  • Part Node는 블록 내부의 구성 요소 간의 연결과 데이터 흐름을 나타냅니다.

1-4. Internal Block Diagram에서 Part Node의 역할

  • 블록 내부 구조 시각화: Part Node는 블록 내부에 포함된 구성 요소를 나타내며, 블록의 계층적 구조를 명확히 보여줍니다. 또한 초기값에 대한 속성과 초기값 지정을 위한 식(<ValueExpression>)을 추가할 수 있습니다.
  • 구성 요소 간 상호작용 정의: Part Node는 구성 요소 간 데이터 흐름, 신호 전달, 물리적 연결 등을 모델링합니다. 이를 통해 시스템의 구성 요소들이 어떻게 상호작용하는지를 명확히 보여주며, 이를 통해 설계의 상호작용을 검증할 수 있습니다.
  • 시스템 설계의 계층적 표현: Part Node는 대규모 시스템을 계층적으로 분해하여 설계의 복잡성을 줄이고, 모듈화된 설계를 지원합니다. 시스템을 여러 계층으로 분해하여 각 계층의 구성 요소를 독립적으로 설계하고 유지보수할 수 있습니다.
  • 설계 검증과 시뮬레이션 지원: Part Node는 설계 검증 및 시뮬레이션을 지원하기 위해 구성 요소 간 관계를 명확히 모델링합니다. 시스템의 동작을 시뮬레이션하고, 예상치 못한 상호작용 문제를 발견할 수 있습니다.
  • 멀티플리시티 표현: Part Node는 구성 요소의 수량이나 반복성을 멀티플리시티(Multiplicity)로 표현할 수 있습니다. 각 구성 요소가 시스템 내에서 몇 번 나타나는지를 나타내어 설계의 정확성을 높입니다.



2. SysML::Actor Part Node - 시스템 상호작용 요소 표현

Actor Part Node시스템 외부와 상호작용하는 요소(Actor)를 모델링하는 데 사용됩니다. 이는 시스템의 경계에서 외부 엔티티(사람, 조직, 시스템 등)가 시스템과 어떻게 상호작용하는지 시각적으로 표현합니다.

Actor Part Node

2-1. 외부 엔티티의 인스턴스화:

  • Actor Part Node는 Block Definition Diagram(BDD)에서 정의된 Actor Block의 인스턴스입니다. 따라서 인스턴스 이름(<Name>) 뒤에 원본 Actor(<Actor>)를 표현할 수 있으며, 추가로 <Multiplicity>를 표현할 수 있습니다.
  • 이는 시스템 외부에서 시스템에 영향을 미치거나 시스템으로부터 영향을 받는 엔티티를 나타냅니다.

2-2. 시스템 경계의 명확화:

  • Actor Part Node는 시스템 내부와 외부 간의 상호작용 경계를 명확히 하여, 어떤 외부 요소가 시스템의 동작에 관여하는지 나타냅니다.

2-3. 역할 기반 모델링:

  • Actor는 특정 역할을 수행하며, Actor Part Node는 그 역할이 시스템에서 어떻게 구현되고 연결되는지를 보여줍니다.

2-4. Internal Block Diagram에서 Actor Part Node의 역할

  • 외부 시스템 또는 사용자와의 상호작용 표현: Actor Part Node는 시스템과 상호작용하는 외부 요소(사용자, 센서, 타 시스템 등)를 나타냅니다. 외부 엔티티가 시스템의 어떤 부분과 상호작용하는지 명확히 표현하여 설계의 경계를 시각화합니다.
  • 데이터 흐름 및 신호 전달 모델링: Actor Part Node는 시스템과 외부 엔티티 간의 데이터 흐름, 신호 전달, 명령 실행을 모델링합니다. 시스템 설계에서 외부와의 통신 경로와 상호작용 방식(예: 입력 및 출력)을 정의합니다.
  • 시스템 요구사항 파악 및 설계 지원: Actor Part Node는 시스템 요구사항 분석에서 외부와의 인터페이스 요구사항을 구체화합니다.시스템이 외부로부터 받아야 하는 데이터와 수행해야 할 동작을 명확히 정의.
  • 테스트 및 검증 지원: Actor Part Node는 시스템과 외부 요소 간의 상호작용을 모델링하여 테스트와 검증을 지원합니다. 외부 요소와의 상호작용 경로를 기반으로 설계의 올바름을 확인하고, 시뮬레이션을 통해 검증합니다.



3. SysML::Reference Node - 외부 시스템과의 참조 관계 표현

Reference Node는 SysML Internal Block Diagram(IBD)에서 외부 블록 또는 시스템과의 참조 관계를 표현하는 데 사용됩니다. 이는 블록이 소유하지 않는 외부 요소를 참조하여 설계의 상호작용과 관계를 명확히 정의하는 역할을 합니다.

Reference Node

3-1. 외부 요소 참조:

  • Reference Node는 블록 내부에 포함되지 않는 외부 블록 또는 객체를 참조하여, 블록 간의 논리적 관계를 모델링합니다.

3-2. 소유하지 않는 속성:

  • Reference Node는 블록 내부 속성과 달리 조합 관계(Composition)가 아닌 참조 관계(Reference Association)로 연결되며, 해당 블록이 소유하지 않는 속성을 나타냅니다.

3-3. 데이터 교환 및 상호작용 정의:

  • Reference Node는 시스템이 외부 블록과 어떻게 상호작용하는지(예: 데이터 교환, 신호 전달)를 시각적으로 표현합니다.

3-4. 재사용성 및 설계 간소화:

  • Reference Node는 외부 블록을 참조하여 설계를 간소화하고, 중복을 줄여 재사용성을 높입니다.

3-5. Internal Block Diagram에서 Reference Node의 역할

  • 외부 블록과의 관계 표현: Reference Node는 시스템 내부 블록과 외부 블록 간의 상호작용을 모델링합니다. 외부 블록과 내부 블록 간 데이터 흐름과 신호 전달을 시각화하여 설계 경계를 명확히 정의합니다.
  • 상호작용 경로의 정의: Reference Node는 블록 간의 연결 경로를 정의하여 시스템 내 상호작용 방식을 구체화합니다. 시스템 설계에서 데이터 흐름과 통신 경로를 명확히 표현하여 설계 검증 및 시뮬레이션을 지원합니다.
  • 시스템 설계의 모듈화 지원: Reference Node는 외부 블록과의 관계를 모델링함으로써 시스템 설계의 모듈화를 지원합니다. 블록 간 의존성을 최소화하고, 외부 블록의 재사용성을 높입니다.
  • 시스템 확장성 및 유연성 강화: Reference Node는 외부 요소를 동적으로 참조함으로써 시스템 확장성을 제공합니다. 외부 블록의 변경이나 확장에도 내부 설계를 최소한으로 수정하도록 설계를 유연하게 만듭니다.



Reference Node와 Part Node의 차이점

특징 Reference Node Part Node
소유 여부 블록이 소유하지 않는 외부 요소를 참조 블록 내부에 포함된 구성 요소를 나타냄
관계 참조 관계(Reference Association) 조합 관계 (Composite Association)
용도 외부 블록과의 상호작용 모델링 내부 구성요소의 구조적 계층 모델링
재사용성 외부 요소를 참조하여 재사용 가능 내부 요소로 정의된 고유 설계



4. SysML::Participant Property Node - Association Block과 관련된 블록 간의 관계 표현

Participant Property Node는 SysML Internal Block Diagram(IBD)에서 Association Block과 관련된 블록 간의 관계를 모델링하는 데 사용됩니다. 이 노드는 Association Block의 참여자(Participant)를 나타내며, 블록 간의 상호작용과 관계를 구체적으로 시각화합니다.

Participant Property Node

4-1. Association Block의 구성 요소:

  • Participant Property Node는 Association Block의 일부분으로, 관계에 참여하는 블록(참여자)을 나타냅니다.
  • Association Block은 블록 간의 관계를 표현할 수 있으며, Participant Property Node는 이러한 관계의 참여자를 구체화합니다.

4-2. 블록 간 상호작용 모델링:

  • 이 노드는 블록 간의 역할(Role)과 책임을 정의하며, 데이터 교환이나 행동 상호작용을 시각적으로 나타냅니다.

4-3. 유연성과 재사용성 제공:

  • Participant Property Node는 Association Block의 활용을 통해 블록 간 관계를 재사용 가능하게 만듭니다.
  • 이는 동일한 관계를 여러 블록 간에 반복적으로 사용해야 하는 경우 유용합니다.

4-4. Internal Block Diagram에서 Participant Property Node의 역할

  • 블록 간 관계의 명확화: Participant Property Node는 블록 간의 관계를 구체적으로 시각화하여 설계의 명확성을 높입니다. (예: 센서와 제어기 간 데이터 흐름을 모델링)
  • 상호작용의 세부화: Association Block을 기반으로 관계에 참여하는 각 블록의 역할과 책임을 명시합니다. (예: 자율주행 차량에서 라이다 센서와 자율주행 제어 모듈 간의 데이터 교환 역할 정의)
  • 관계의 재사용성 지원: Participant Property Node는 Association Block의 재사용성을 활용하여 설계의 효율성을 높입니다. (예:동일한 데이터 교환 방식이 여러 블록 간에 반복될 때 동일한 Association Block을 사용)
  • 데이터 흐름 및 신호 전달 정의: Participant Property Node는 블록 간의 데이터 흐름과 신호 전달을 정의합니다. (예: 차량 내 센서 데이터가 처리 모듈로 전달되는 경로 모델링)



5. SysML::Value Property Node - 블록 속성 중 수치 데이터나 값 표현

Value Property Node는 SysML Internal Block Diagram(IBD)에서 블록의 속성(Property)수치 데이터나 값을 표현하는 데 사용됩니다. 이는 블록이 가진 속성의 값(Value)단위(Unit)를 나타내며, 시스템 설계에서 물리적 특성, 성능 지표, 계산된 값 등을 명확히 모델링하는 데 중요한 역할을 합니다.

Value Property Node

5-1. 블록의 속성 데이터:

  • Value Property Node는 블록이 가지고 있는 속성 중 수치 값을 표현합니다.
  • 예를 들어, 차량의 최대 속도, 배터리 용량, 또는 엔진 출력 등이 해당됩니다.

5-2. 수량 유형과 단위 정의:

  • Value Property는 Quantity Kind(수량 유형) 및 Unit(단위)와 연결되어 값을 의미 있는 단위로 표현할 수 있습니다.
  • 예: speed = 100 km/h, batteryCapacity = 100 Ah.

5-3. 계산식 및 초기값 표현:

  • Value Property는 속성의 초기값을 설정하거나, 다른 값과의 관계를 기반으로 계산식을 정의할 수 있습니다.
  • 예: totalWeight = chassisWeight + engineWeight.

5-4. 시스템의 동적 특성 모델링:

  • Value Property는 시스템의 물리적 특성이나 동작 중 변할 수 있는 데이터를 표현하여, 시스템의 성능과 상태를 시뮬레이션할 수 있습니다.

5-5. Internal Block Diagram에서 Value Property Node의 역할

  • 블록의 속성 데이터 시각화: Value Property Node는 블록 내부 속성의 값과 단위를 시각적으로 표현합니다. 시스템 구성 요소의 물리적 또는 성능 속성을 명확히 나타내어 설계를 이해하기 쉽게 만듭니다.
  • 계산식 및 초기값 정의: Value Property Node는 초기값이나 다른 속성과의 계산식을 정의하여 속성 간 관계를 나타냅니다. 시스템 설계 초기 단계에서 속성 값 간의 의존성을 모델링하고 계산 정확성을 높입니다.
  • 데이터 흐름 및 의사결정 지원: Value Property Node는 시스템 내 데이터 흐름과 관련된 속성을 정의하여 설계 및 의사결정을 지원합니다. Value Property는 설계 검증과 성능 분석에 필요한 핵심 데이터를 제공합니다.
  • 설계 검증 및 시뮬레이션 지원: Value Property Node는 설계된 값을 기반으로 시스템의 동작을 시뮬레이션하거나 검증하는 데 사용됩니다. Value Property를 통해 시스템의 동작 상태를 예측하고, 예상치 못한 문제를 조기에 발견할 수 있습니다.
  • 설계 간소화 및 재사용성 강화: Value Property Node는 재사용 가능한 설계를 지원하며, 반복적인 값 정의를 간소화합니다. Value Property는 공통 속성을 공유하는 설계에서 동일한 값을 재사용하여 생산성을 높입니다.
